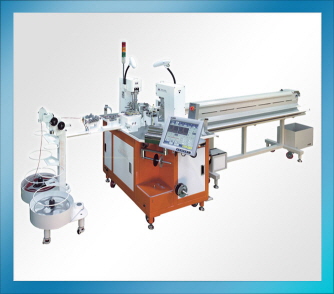

자동압착기(KM-104)

판매가격	0
공동구매가
적립금	0


상품코드	k104
제조사/원산지	KM / 대한민국

기능 절단, 양단 (반)탈피 / 압착, 편단씰
규격 W:1,600 D:1,100 H:1,900 mm / 450KG(본체)
사용전선 AC220V 50/60Hz 7A (단상)
에어사용량/압력 0.5~0.6MPa(6kg/㎠)/ 140~220NL/min
사용전선(규격/종류) 0.30 ~ 3.0 spmm (AWG#22 ~#12) AVSS/ AVX(f)/ AEX(f)/ AESSXF
절단길이/보정공차 30~9,999mm / 1mm±(L × 0.002)
탈피길이(전단/후단) 0 ~ 15mm(반탈피 : 20mm) / 0~15mm
Blade Type 절단/탈피 0.3 ~ 3.0sq (각 2종류 6개)
Feeding Motor Speed 6,000mm/sec
압착기(기본) 2ton press (3.0sqmm 적용단자 압착)
Control System touch Monitor / Keyboard (택1)
Wire Pre-Feeder 무동력 KMF-304(자동차 전장용) KMF-303(B/L 및 특수 하네스용)
Strip 검출 접촉식(기본)
압착관리장치 LoadcellⅡ (큐이오텍, 2ton Max.)
PRESS 안전스위치 가능(옵션)
불량선배출장치 전단/후단 불량처리 가능
전선이음매검출 장착 본체 (기본)
전선유무검출 장착 본체,공급기(기본)
전선과부하검출 장착 본체(기본)
단자유무감지 장착(기본)
단자과부하 단자 상하 공급방식에만 적용
Side 간지처리장치 장착(기본)
컨베이어받기장치 3M (옵션), 1.8M(연장형 옵션)
방수씰 삽입기능 편단(옵션), 드럼/볼피더 타입
ERP 연동 프로그램 적용기능 가능 (옵션)
경광등 장착양단(기본)
캐리어 컷터 장착양단(기본)
전선텐션조정 눈금 롤러게이지, 펴주기 장치에 장착
간이공구보관박스 장착(기본)
절단길이측정자 장착 컨베어 상.하 측 2개(기본)
정전보상장치 장착 UPS (기본)
무상수리기간 구입 후 1년

본 사양은 제조사의 사정에 따라 사전통보없이 변경될 수 있습니다.

‣ 전선공급기 : 전선을 꼬임 없이 신속하게 공급하는 장치 [ 바로가기 ]

‣ 컨베이어 : 최대 6m의 컨베이어가 작업된 긴전선을 작업에 용이하도록 적재하는 장치 [ 바로가기 ]

KM-104_CATALOGUE_KOR.pdf
